DAA Universal Magnet Kit für Magazinhalter

DAA Universal Magnet Kit für Magazinhalter

Das DAA Universal Magnet Kit enthält alle Teile, um den 48mm Topfmagneten von Double-Alpha Academy an der Vorderseite der DAA Magazinhalter zu montieren. Damit lässt sich eine bestehende DAA Magazintasche nachträglich um eine Magnethalterung erweitern, an der ein Magazin zusätzlich abgelegt und schnell wieder abgenommen werden kann.

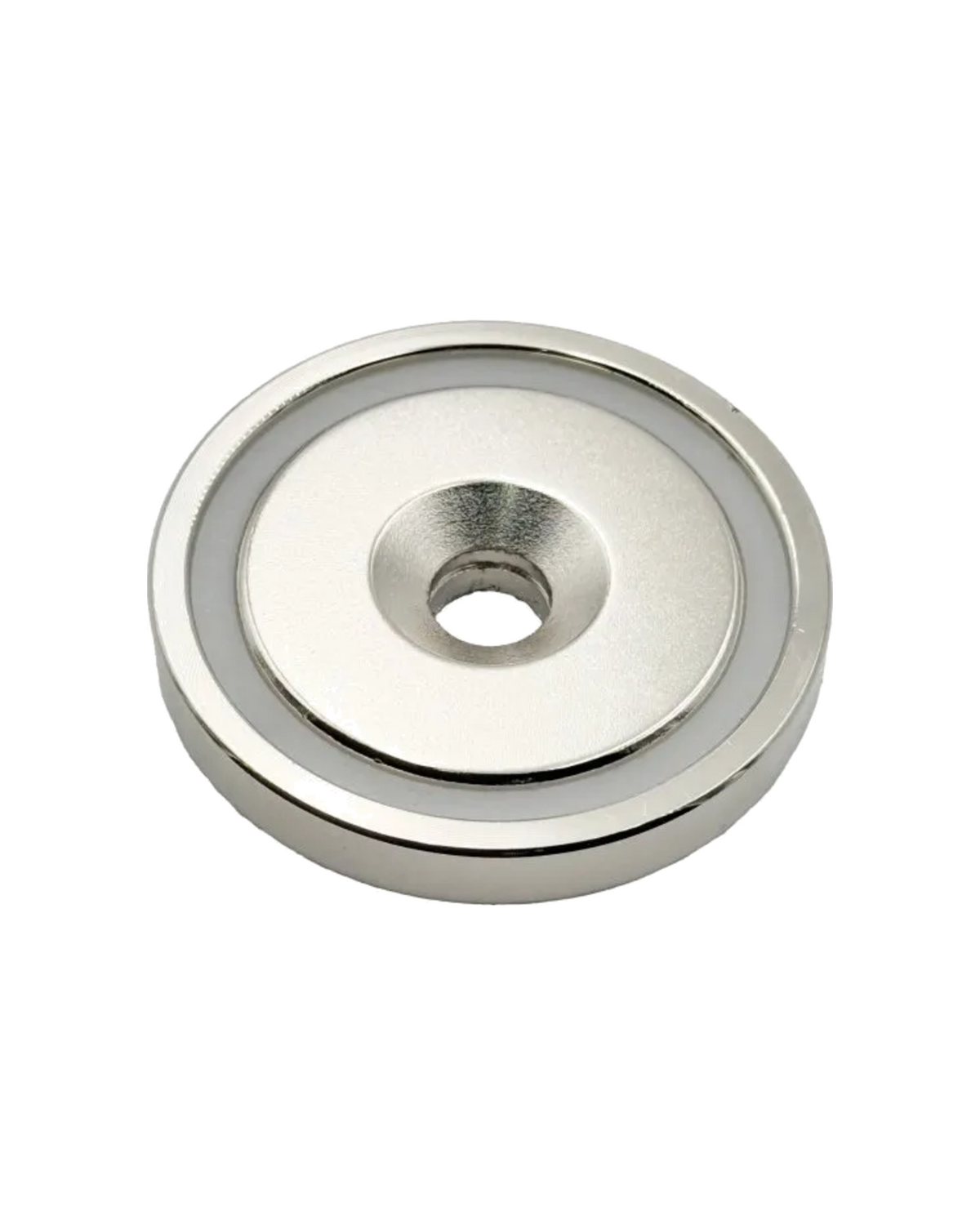

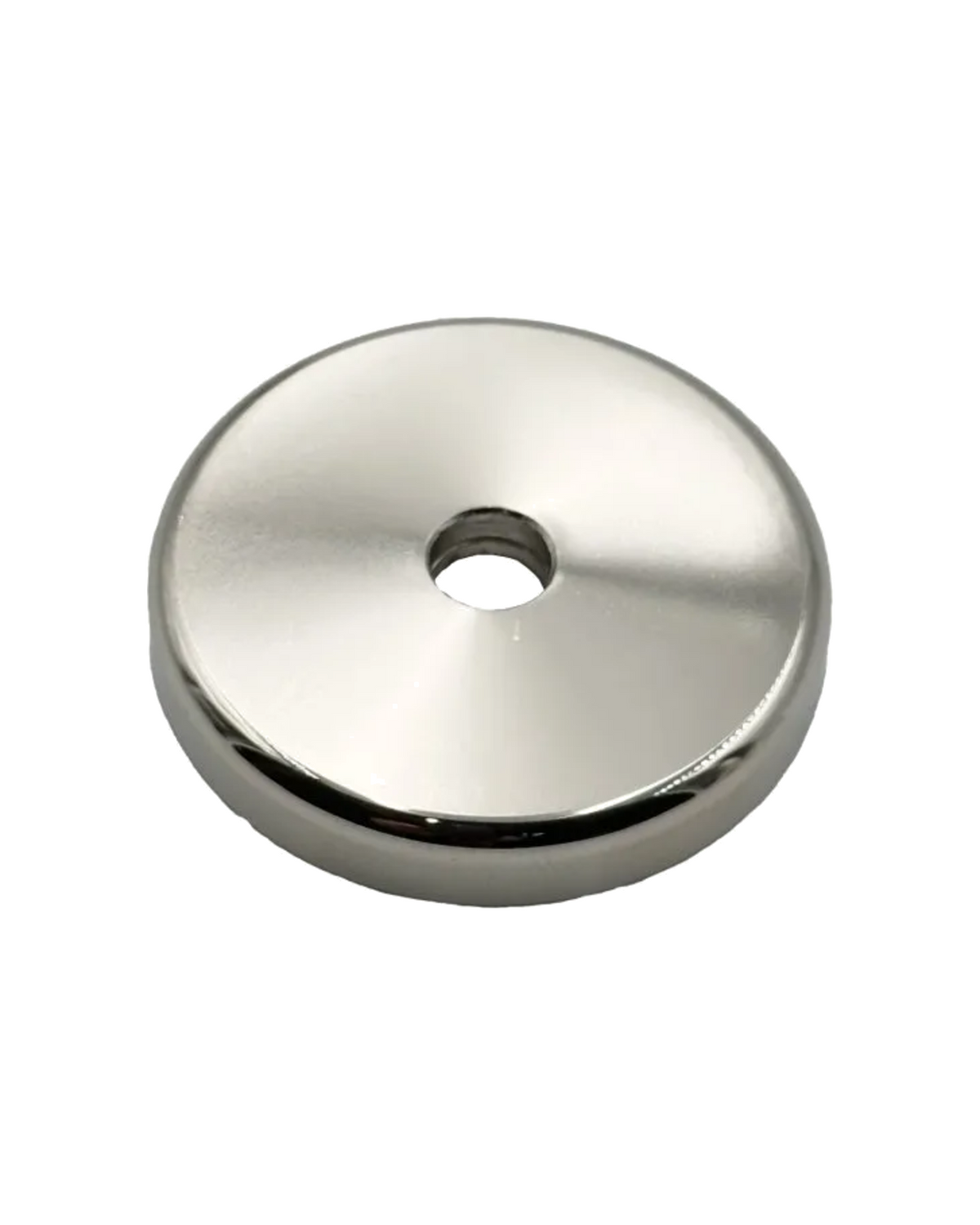

Herzstück ist ein Magnet mit 48mm Durchmesser. Da die einzelnen DAA Magazinhalter unterschiedlich aufgebaut sind, liegen Schrauben in verschiedenen Längen, ein Gewindeeinsatz sowie eine Gummi- und eine Stahlscheibe bei – je nach Modell wird nur ein Teil davon benötigt.

Passend für:

• DAA X-RAY Aluminium Magazinhalter
• DAA X-RAY Polymer Magazinhalter
• DAA Racer Magazinhalter Gen-2
• DAA Alpha-XI Magazinhalter
• ältere DAA Alpha-X und Race Master Aluminium Magazinhalter
• DAA XiP und DAA Racer Gen-1 (Kunststoff, ohne vorgebohrte Magnetaufnahme – Bohrung erforderlich)

Achtung: Für die Montage des Magneten an der Außenseite des Single Stack Racer Pouch wird zusätzlich eine Senkkopfmutter benötigt, die nicht im Lieferumfang enthalten ist.

Montage:

• X-RAY Aluminium – Befestigung mit einer M4 Schraube (8mm oder 10mm, je nach Passform), die Gummischeibe kommt zwischen Magazinhalter und Magnet.
• X-RAY Polymer und Racer Gen-2 – Befestigung mit einer M4 Schraube (8mm oder 10mm), die Stahlscheibe kommt zwischen Magazinhalter und Magnet und verhindert, dass sich der Gewindeeinsatz herauszieht.
• Alpha-XI, Alpha-X und Race Master – Befestigung mit der M5 Senkkopfschraube, die Gummischeibe kommt zwischen Magazinhalter und Magnet.
• XiP und Racer Gen-1 – mittig 14mm über der Unterkante mit 6,7-6,9mm bohren, Gewindeeinsatz von innen einsetzen und mit der M4 Schraube durch den Magneten vorsichtig einziehen. Anschließend die Schraube lösen, die Gummischeibe zwischen Magazinhalter und Magnet einlegen und wieder festziehen.

Ein Tropfen Schraubensicherung ist möglich, die Schrauben dabei nicht zu fest anziehen. Zum Schutz vor Metallspänen und zum Abschwächen der Magnetkraft nach außen passt das DAA Cover für Magnet Magazinhalter.

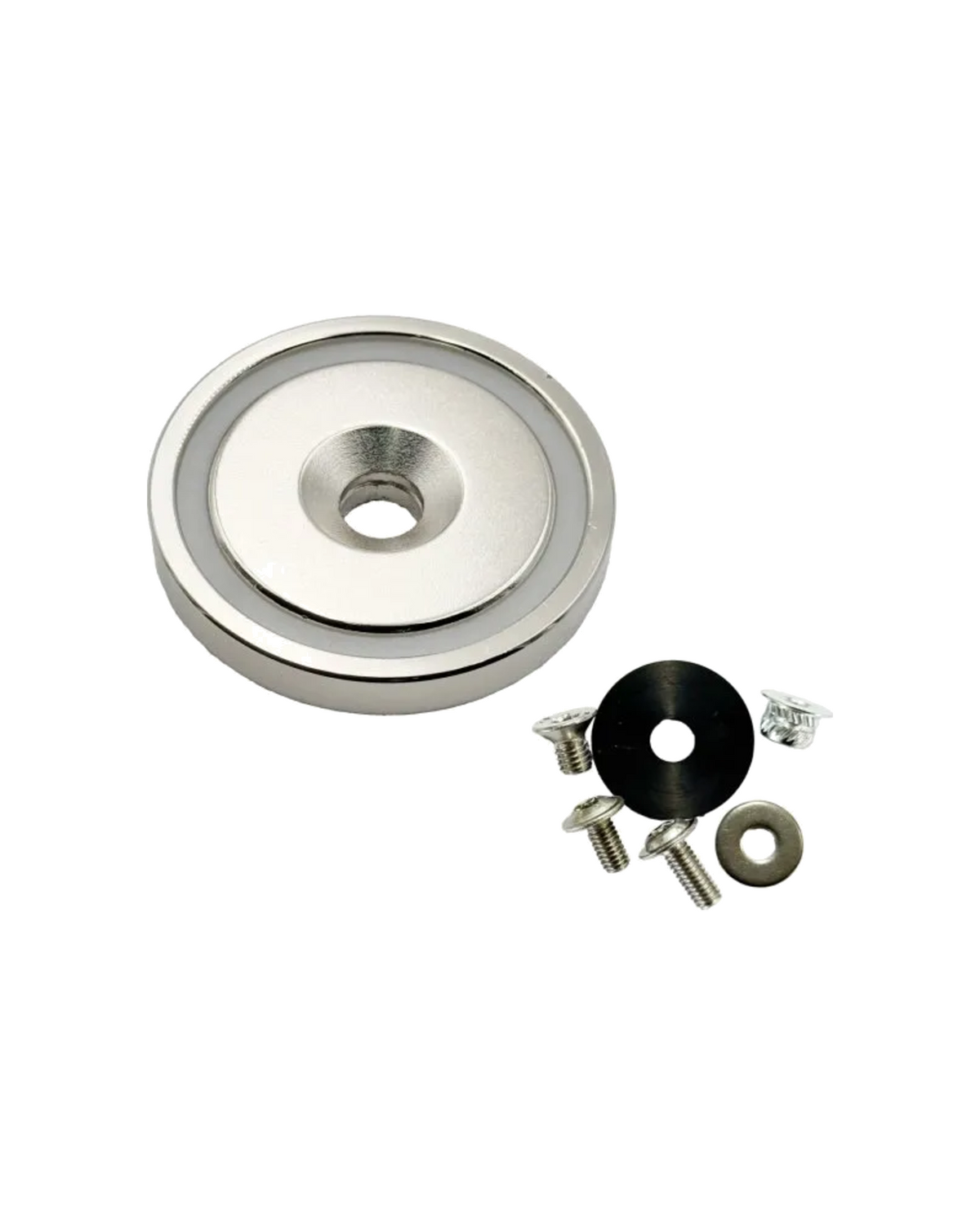

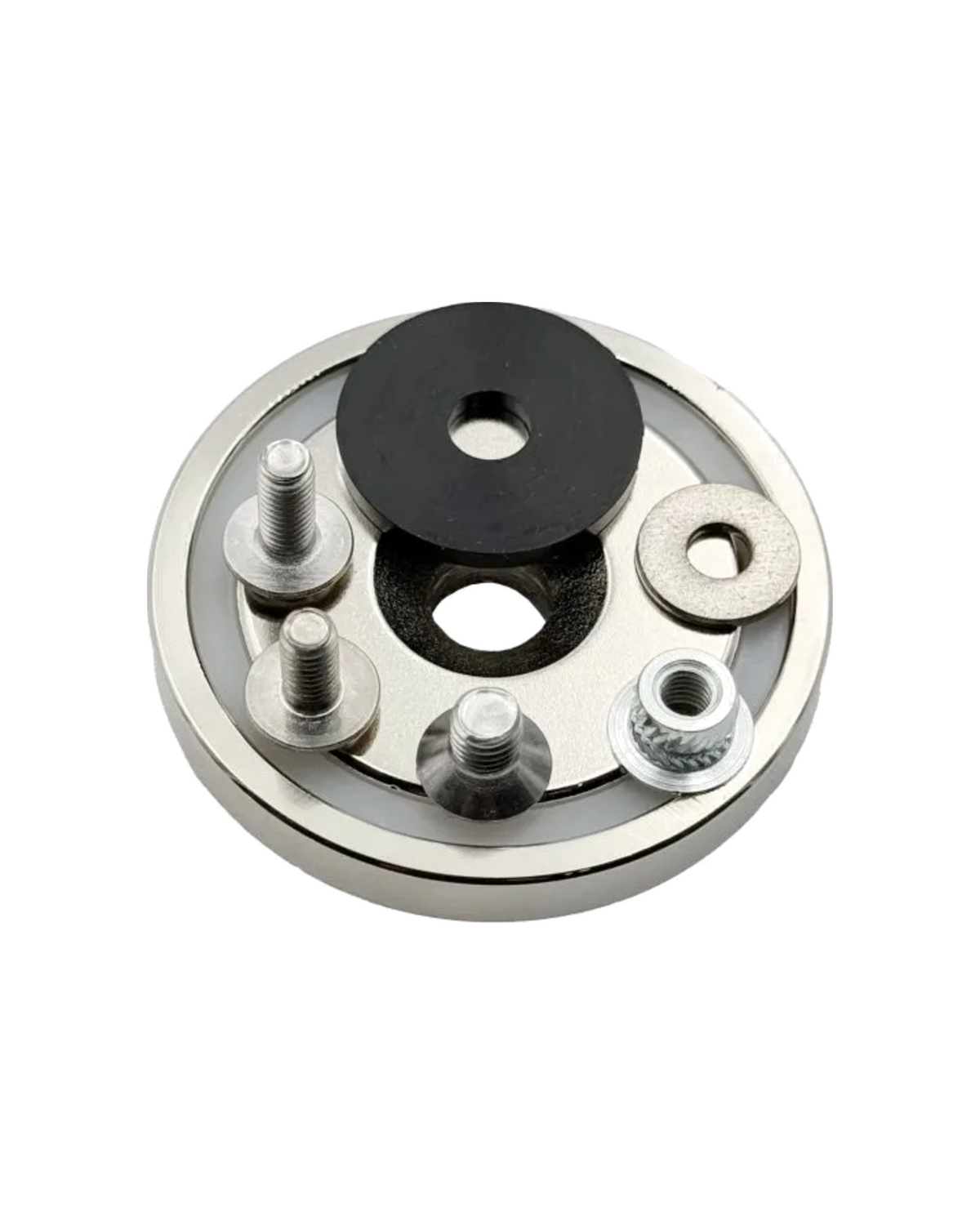

Lieferumfang:

• 1x N52 Topfmagnet 48mm
• 1x Gummischeibe 22x2mm
• 1x Stahlscheibe 12x0,8mm
• 1x Senkkopfschraube M5x10mm
• 1x Flachkopfschraube mit breitem Flansch M4x8mm
• 1x Flachkopfschraube mit breitem Flansch M4x10mm
• 1x Gewindeeinsatz M4

OEM Teilenummer:

• 104181
